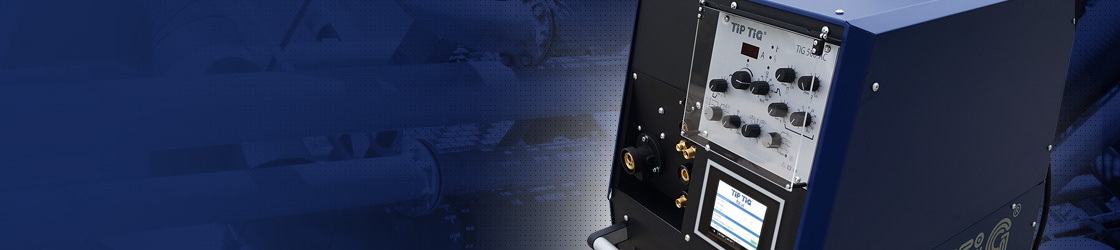

TiPTiG Orbital System

HDMT Focus

Neue Technologie zum einlagigen verschweissen von Materialien bis 10mm ohne Nahtvorbereitung.

TiPTiG HDMT Focus

Geeignet für KD/HD Technologie

Verfahrensbeschreibung

Das Herzstück unserer neuen TiPTiG HDMT Focus Technologie ist die patentierte dynamische Drahtvorschubeinheit. In Kombination mit einem neu entwickelten TiPTiG HDMT Focus Brenner und weiteren Komponenten erfolgt eine sehr starke Fokussierung des WIG Lichtbogens. Die daraus resultierenden Lichtbogeneigenschaften erlauben es uns nun viele Materialien einlagig bis 10mm ohne Nahtvorbereitung zu verschweissen.

TiPTiG HDMT Focus
TiPTiG HDMT Focus
TiPTiG HDMT Focus
Bestandteile

Bestandteile des Hand Systems

  • TiPTiG TIG 500DC WIG Anlage FOCUS COMPACT -BECKHOFF built-in
  • TiPTiG FOCUS Drahtvorschubsystem
  • TiPTiG motorisch, verfahrbare Z-Achse mit AVC Regelung
  • TiPTiG FOCUS Fernbedienung
  • TiPTiG HW HDMT FOCUS TORCH “A"
  • TiPTiG Ersatzteilbox HDMT Focus “A"
  • TiPTiG Wasserkühler 1KW
Verfahrensvorteile

Verfahrensvorteile

  • Blechdicken bis zu 10 mm einlagig schweissen ohne Nahtvorbereitung
  • Geringe Nahtüberhöhungen
  • Einfaches und reproduzierbares, spritzerfreies Schweissen nahezu alle Stähle, NE-Metalle wie Kupfer, Aluminium, verzinkte Bleche
  • Eine Brennertype für verschiedenste Anwendungen mit geschlossenem Kühlkreislauf
  • Einfacher und schneller Wechsel der Verschleißteile und Wolframelektroden
  • Erhöhung der Schweiß- bzw. Lötgeschwindigkeit gegenüber WIG- und Plasmasschweissen
  • Sehr schmale Wärmeeinflusszone, geringer Verzug
  • Geringere Kosten für Schutzgas, Zusatzwerkstoffe und Strom
  • Erhebliche Reduzierung der Schweißzeiten, der Schweißnahtvorbereitung und Nachbehandlung
Technische Daten

Technische Daten

  • Netzspannung - 350 V to 480 V
  • Phasen - 3
  • Netzfrequenz - 50 / 60 Hz
  • Netzsicherung (träge) - 3 x 32 A
  • Max. Leistungsaufnahme - 24,6 kVA, Imax = 35,5 A, Ieff = 24 A
  • Empf. Generatorleistung - 34 kVA
  • Einstellbereich Schweißstrom - 4 A - 500 A
  • Einschaltdauer 40 % (40 °C) - 500 A
  • Einschaltdauer 60 % (40 °C) - 440 A
  • Einschaltdauer 100 % (40 °C) - 380 A
  • Drahtgeschwindigkeit - 0,15 - 17 m/min
  • Pendelfrequenz - 17 Hz
  • Schutzart - IP 23
  • Isolationsklasse - F
  • Kühlart - F
  • Breite, Höhe, Länge - 545 mm, 1230 mm , 1100 mm
  • Gewicht - 147 kg
  • Normen - IEC 60 974-1;-3;10 / CE / S-Safety sign / EMC class A

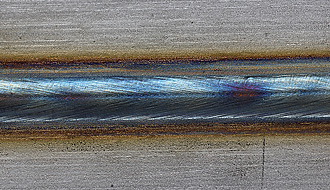

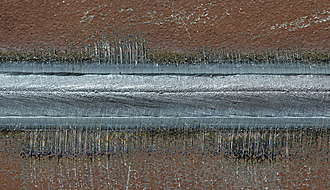

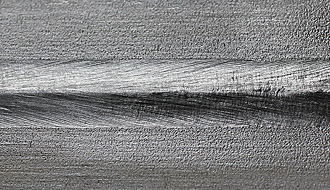

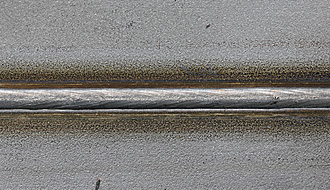

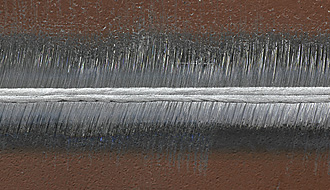

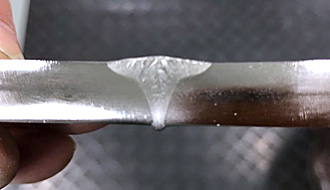

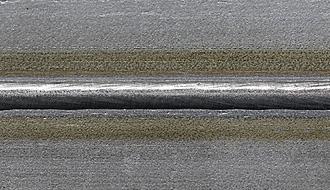

Anwendungsbeispiele
